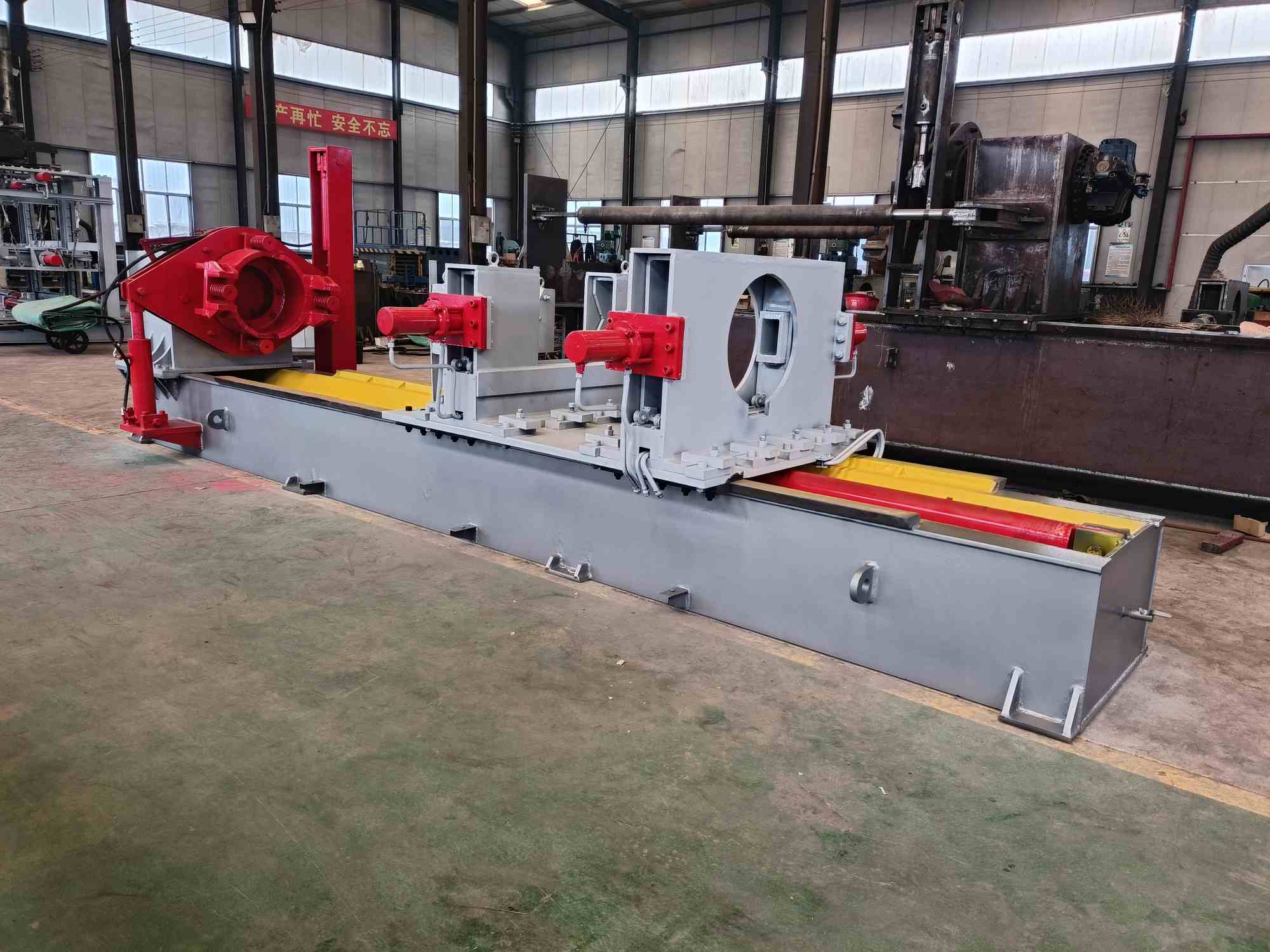

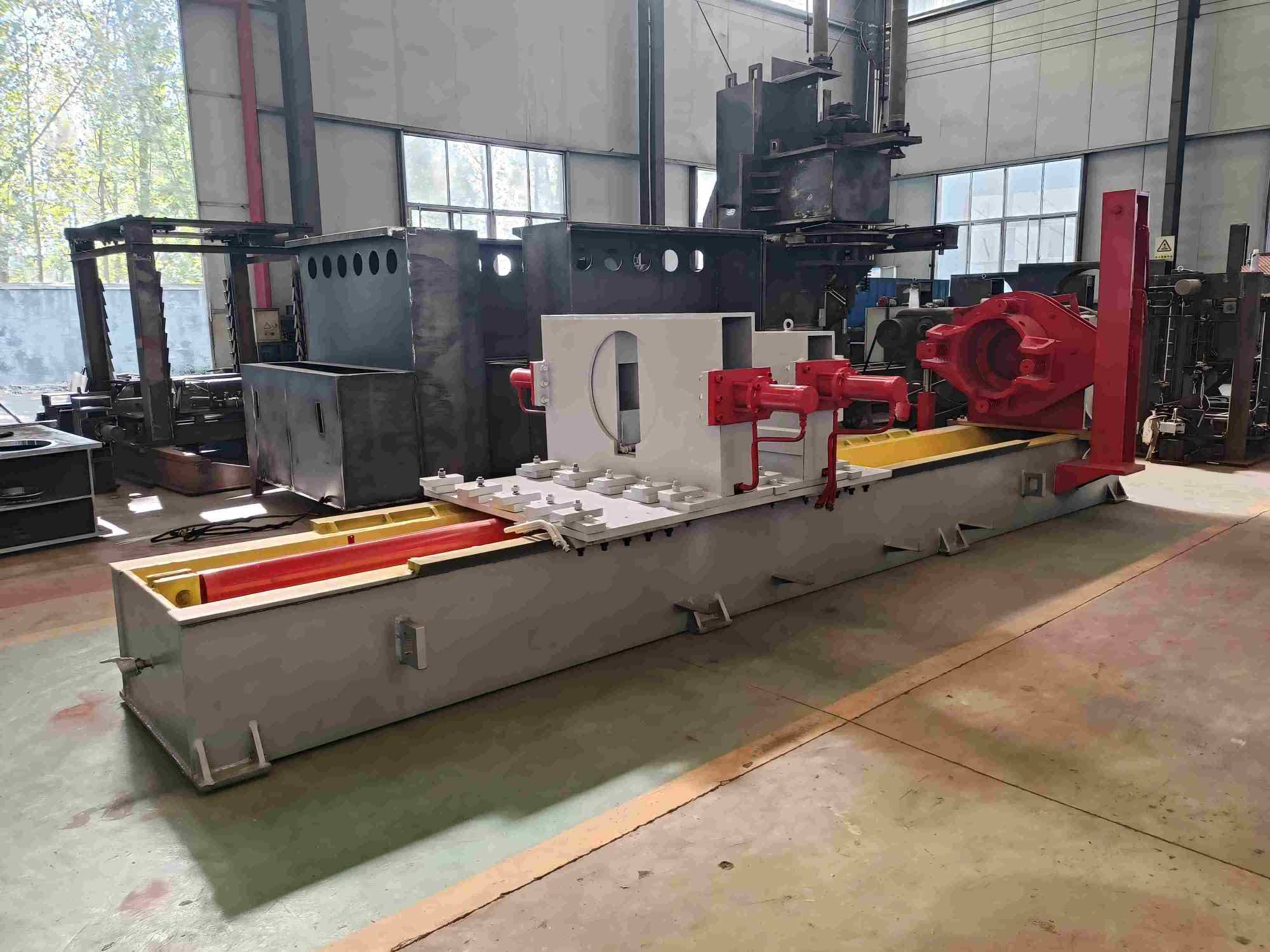

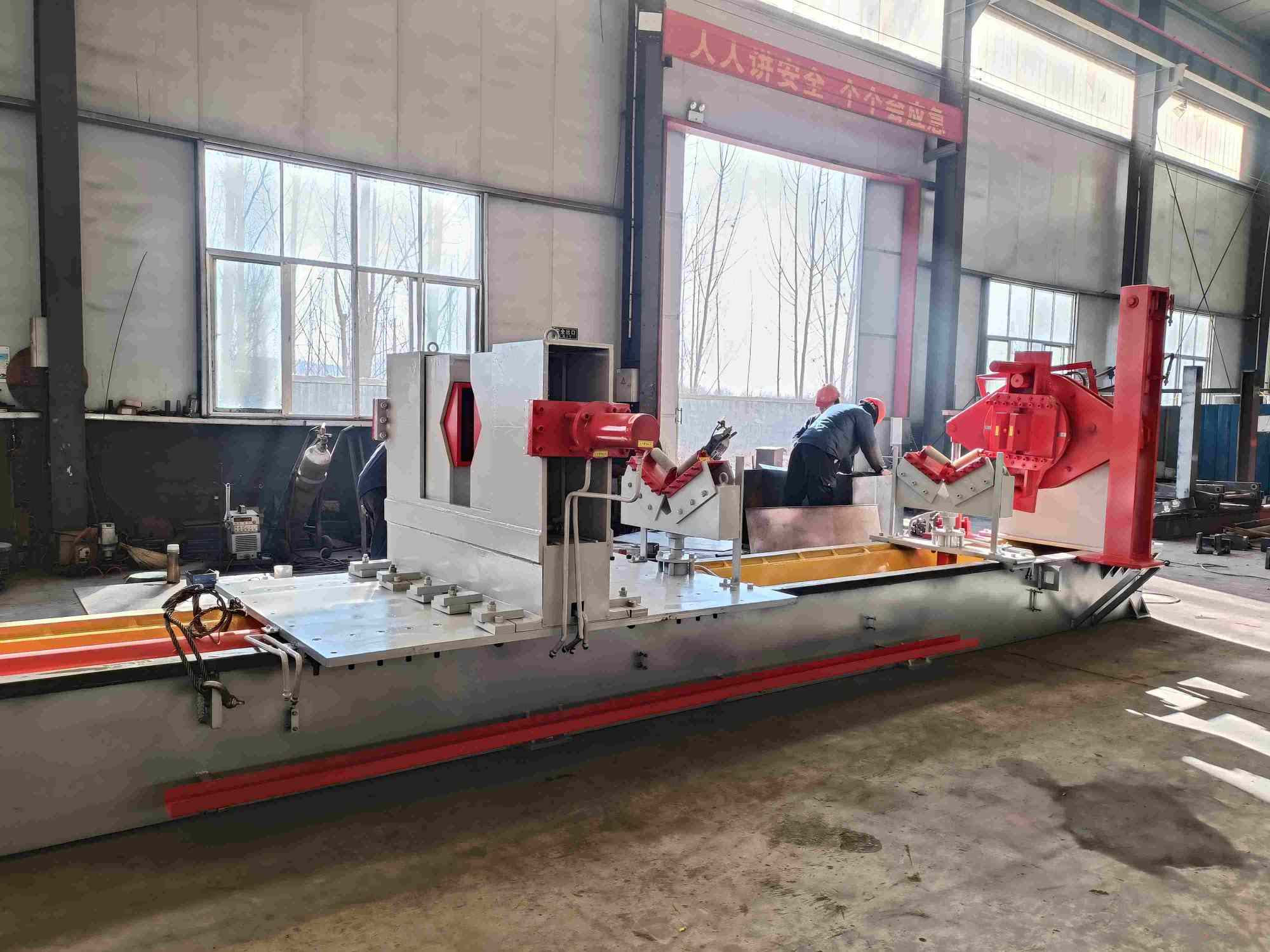

Máquina de manutenção de cilindros hidráulicos de construção

A estrutura central do dispositivo pode ser dividida nos seguintes módulos funcionais:

Estrutura da fuselagem- como base de suporte de toda a máquina, para garantir a estabilidade da operação e a resistência estrutural.
Mecanismo de fixação e deslizamento- A função de bloqueio de autoposicionamento integrada realiza uma fixação rápida e um ajuste de deslocamento axial da peça.
Unidade de transmissão de energia- incluindo motor hidráulico, polia de ligação e mandril, formando uma corrente de transmissão de binário, desmontagem e montagem de roscas de acionamento.
Montagem do mandril- projeto de adaptação multiespecificação, fixando diretamente a coluna ou macaco para garantir a concentricidade da rotação.
Módulo de controlo hidráulico– o fornecimento de líquido (meio de emulsão) é assegurado através da estação de bombagem, e a velocidade do motor e o binário de saída são ajustados.
Caixa de controlo elétrico- circuito de proteção integrado, gestão de arranque-paragem de equipamentos, parâmetros de funcionamento e diagnóstico de avarias.

1. Pode desmontar vários tipos de colunas de suporte hidráulico e macacos firmemente montados com roscas.
   2.º O binário do botão fixo é apertado e montado, e vários tipos de suportes hidráulicos, colunas grandes e macacos são firmemente montados com roscas.
   3.º Desmonte e rode vários componentes grandes de ligação roscada.
   4. O mecanismo de bloqueio autoposicionável substitui o mecanismo de fixação hidráulica original, que possui uma estrutura simples, um funcionamento conveniente e um funcionamento fiável.
   5.º O meio hidráulico é a emulsão da mina, e a estação de bombagem está separada do motor principal.
   6.As peças hidráulicas são feitas de peças gerais de mineração para manutenção e substituição.
   7. O comando elétrico possui proteção contra sobrecarga, curto-circuito, perda de tensão, etc. Em outras palavras







   Parâmetros técnicos:

   Motor de acionamento hidráulico	18,5 kW - 4 estágios
   Binário de desmontagem do motor	30000N.m
   Fluxo Total do Motor Hidráulico	56L/min
   Pressão da Estação Elevatória	31,5 MPa
   Pressão de trabalho do motor	25 MPa
   Binário de pós-combustão	300000N.m
   Impulso máximo do cilindro de fixação	Cozinhe
   Força máxima de tração	180KN
   Desmonte o furo	50-500
   Curso do cilindro de translação	2100 mm
   Fixação do cilindro secundário	Fixação da placa dentária em forma de V
   Como funciona	Válvula de controlo/botão de controlo elétrico/controlo remoto
   Dimensões	7000×2400×1700 mm

   Configuração do produto:

   Nome	Modelo	Quantidade
   Motor	18,5 kW	1 unidade
   Motor Hidráulico	HZKY-01-001	1 unidade
   Bomba de óleo	HZKY-01-002	1 unidade
   Válvulas de controlo	HZKY-01-003	8 grupos
   Cilindros de pós-combustão	HZKY-01-004	2 peças
   Aperte a esquerda e a direita	HZKY-01-005	2 peças
   Cilindros Auxiliares	HZKY-01-006	1 unidade
   Mangueira de alta pressão		34 artigos

   Precauções para o processo de desmontagem:
   No processo de desmontagem, a superfície das peças deve estar bem protegida contra ferimentos, e as peças em contacto com a peça de precisão devem ter almofadas de couro e outros dispositivos de proteção.
   Ao desmontar a bucha guia, a pressão do sistema deve ser descarregada primeiro e, em seguida, a válvula de pressão deve ser ajustada lentamente para aumentar a pressão até que possa rodar. E não rode diretamente sob alta pressão para evitar danos na peça de trabalho e nas roscas.
   O motor hidráulico do sistema pode atingir o binário nominal a uma pressão de 20 MPa, e o pêndulo da roquete pode atingir 120.000 Nm a uma pressão de 16 MPa. Nunca o utilize com sobrepressão.
